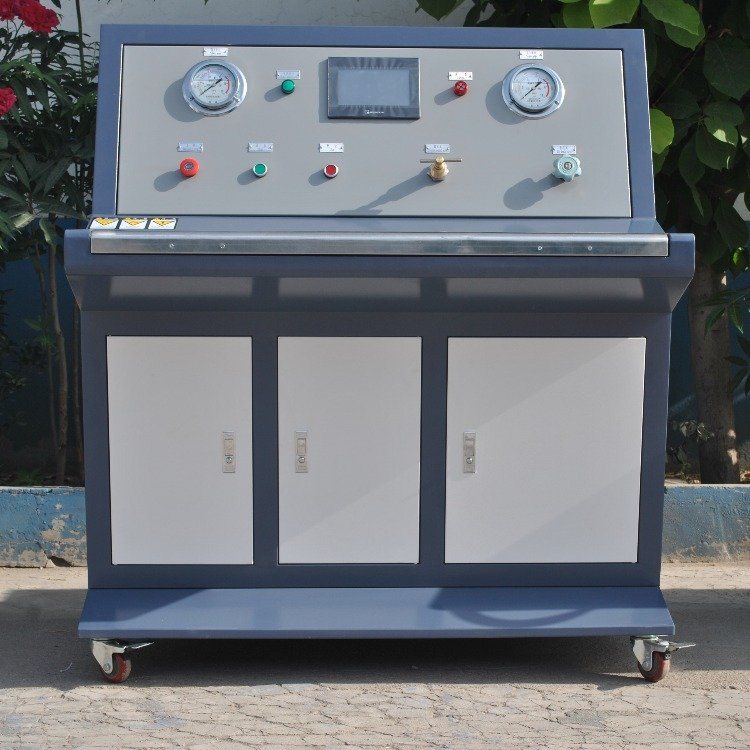

標題：安全閥壓力測試臺

一、參考標準：

1．TSG ZF001-2006《安全閥安全技術監察規程》

2．GB/T12241安全閥一般要求

3．GB/T12242壓力釋放裝置性能試驗規范·

4．GB/T12243彈簧直接載荷式安全閥

二、產品介紹：

安全閥整定壓力測試臺適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試，滿足以上標準的要求。主要由氣源部分、控制系統、增壓系統、校驗平臺等四部分組成，壓封原件及重要配件采用進口產品，校驗過程密封性能好，清潔無污染，噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。原理為：由思明特增壓泵產生高壓測試壓力（氮氣瓶壓力值）完成對高壓的增壓，然后經過壓力控制系統完成對壓力的控制 ，通過精密儀表（0.4級精密）壓力表完成對壓力的精確讀數，同時配有數字壓力表（進口高精傳感器）完成對壓力的采集也數據的記錄分析，直接顯示壓力曲線和整定壓力、回座壓力、開啟壓力的數據記錄。

三、安全閥壓力測試臺技術參數：

1．壓力范圍：0－32MPa（壓力段內壓力無極可調）

2．高壓測試需要采低壓、中壓、高壓不同量程的精密壓力表進行精確讀數。

3．介質溫度和環境溫度均為：常溫

4．控制方式：自動/半自動

5．連接方式：安全閥卡盤是連接，

6．加緊方式：液壓自動加緊/氣動自動加緊。

7． 測試工位：單座封/雙座封。（根據測試安全閥的直徑范圍）

8．控壓精度：±0.2Mpa

9．計時范圍：計算機自動計時

10．動力源：380V，220V， 氣源（0.3~0.8MPa）

11．測試介質：控空氣、氮氣

12．輸出方式：數據庫以及壓力曲線。
