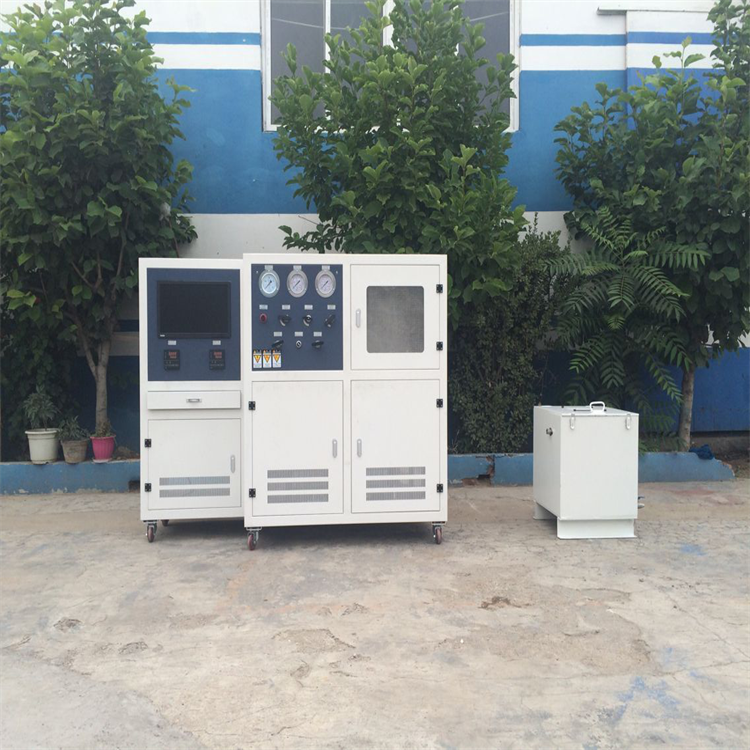

標題：模擬深水殼體水壓試驗艙

一、產品概述

思明特模擬深水殼體水壓試驗艙廣泛用于深水殼體，深海探測器、海底電纜（海纜）、海洋浮球，電纜接頭,深水儀表，水下探測器、深海儀器、容器等產品的深海外壓密封性檢測和殼體水壓強度檢測。思明特系統可對測試介質，測試溫度，深海高壓倉的開啟方式進行獨立設計，已達到滿足不同客戶層次的需求，同時設備具有自動化數據采集，自動控制，深海高壓倉等裝置?，F(xiàn)g家發展海洋戰略，廣泛用于深海（水）領域，各科研院所，科研院校、產品研發等需要水壓實驗的高壓領域。

二、模擬深水殼體水壓試驗艙設備組成：

模擬深水殼體水壓試驗艙主要用于模擬水深12000米內深水壓產品的承壓件的水壓密封性和深水壓強度試驗工作（深度等級為一個系列）， 主要由模擬深海水壓系統、數據控制和采集系統、模擬深海高壓倉、儲液箱及配套輔助設施組成。

三、試驗原理

深水壓試驗機主要是利用思明特增壓泵，完成對不同深水壓的模擬輸出，利用思明特控制系統完成對輸出壓力的控制，同時把壓力作用到放置測試產品密封狀態的高壓倉中，再通過思明特數據系統實時采集測試數據和壓力曲線，最終完成產品的深海外水壓檢測的目的。

四、模擬深水殼體水壓試驗艙的技術參數：

深度范圍： 0~12000m

壓力范圍： 0~120MPa

測試介質： 液體

測試工位： 單工位

空壓精度： ±0.1MPa

采集精度： 0.5%FS

計時方式： 計算機自動

密封方式： k速開啟方式

試壓方式： 外水壓測試方式

輸出方式： 計算機壓力曲線和試驗報告

設備使用條件：0.3~0.8Mpa低壓氣源，220V電源，380V電源。

五、模擬深水殼體水壓試驗艙型號

設備型號 試驗壓力 （MPa） 測試介質 輔助測試 輸出方式 測試曲線 控制操作方式 SUPC_HD_200 0~2 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_600 0~6 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_1000 0~10 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_3000 0~30 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_8000 0~80 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_10000 0~100 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕 SUPC_HD_12000 0~120 液體 深海高壓倉 壓力曲線和試驗報告以及數據庫 0 →深海（水）靜壓 →泄壓 計算機/觸摸屏/手動按鈕。
