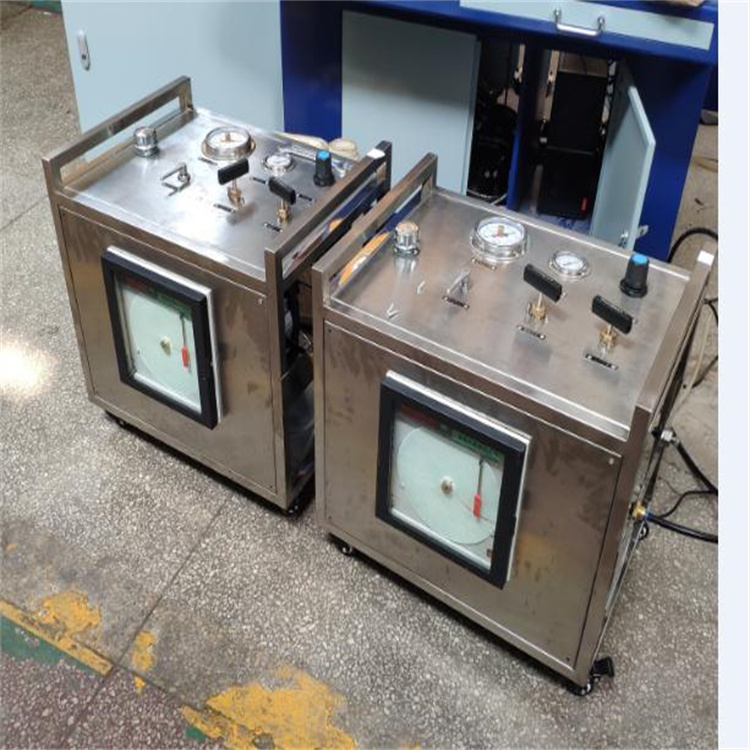

閥門氣壓脈沖試驗臺

一、產品定位

思明特閥門氣壓脈沖試驗臺主要應用于管件，閥門等設備的脈沖試驗，試驗壓力0-0.8Mpa可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數，可對試驗壓力，試驗溫度，試驗次數等進行控制。設備設有過壓報警功能，試驗回路中的壓力發生突變時，設備自動報警，其超過安全范圍時，設備自動停機。回路中設有過濾裝置，在過濾器的兩端裝有壓差發訊報警器。 整個控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，并采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、閥門氣壓脈沖試驗臺基本參數

1) 工作介質：空氣；

2) 介質控溫精度：±3 ℃；

3) 脈沖壓力范圍：0～0.8 MPa任意可調；

4) 壓力脈沖次數：0～1,000,000次任意設定；

5) 壓力控制精度：設定值的±2%取最大值；

6) 脈沖頻率：0.2～1.0 Hz任意可調；

7) 介質溫度波動度：±1 ℃；

8) 試驗介質溫度范圍：40～150 ℃任意設定；

9) 低壓殘余壓力：視試件內阻而定，原則上應可達到0 MPa；

10) 頻率控制誤差：±1 cycle/min；

11) 試驗波形：正弦波，三角波，方波，梯形波，直線波

三、閥門氣壓脈沖試驗臺特點

1. 采用進口氣動元件，試驗穩定可靠

2. 可進行多工位試驗,實驗結果互不影響。

3. 拆卸被試管路后的泄漏介質自動回收。

4. 采用計算機全自動控制，可實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數，保存試驗數據

5. 配有工件自動檢漏和停機，電器安全保護措施。

6. 設備設有試驗間內管道、工件失效的泄漏報警功能。

7. 設備設有試驗間下方外部管道的泄漏報警功能。

8. 具有異常情況報警，自動停機功能。

9. 支持?jǐn)嚯娮詣颖４鏀?shù)據。

10. 可存儲最近30萬次循環的脈沖壓力波形。

11. 內部采用保溫層，可以控制環境溫度與液體溫度。

四、閥門氣壓脈沖試驗臺技術資料

購買各種硬件和軟件零件得到的所有技術數據、手冊、書籍、CD-ROMS和磁盤等。任何界面、設備開發或在儀器上與裝置傳輸所要求的任何編程裝置或軟件。

提供一份材料零件和供應商的清單，包括型號、規格、產地、聯系方式、價格等重要信息。

PC和/或PLC程序連同一個完整的操作順序說明。

所有機械裝配圖紙(包括總圖和部件圖)、圖解/連線圖和界面程序以拷貝的形式提供。

提供一份維護手冊。 提供一份操作手冊。

五、其他

1.產品包裝及存放

產品表面刷漆，包一層保護膜再裝木箱。

存放在干燥的倉庫中，存放和運輸時不準倒置。

2.售后服務

思明特品牌產品自發貨之日起一年內對于由于材料和制造問題引起的原始缺陷實行保修。終身服務。
