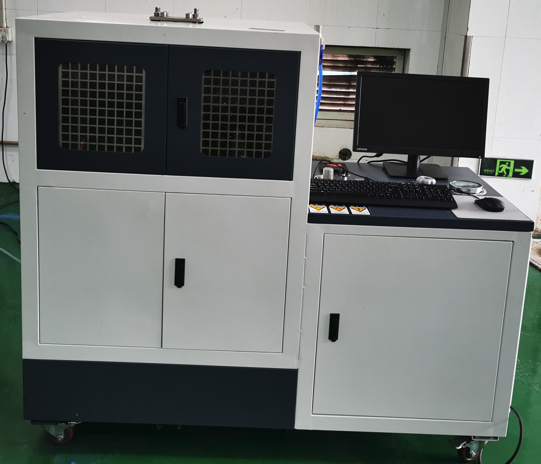

閥門水壓強度測試儀器

一、概述

思明特（濟南）閥門水壓強度測試儀器集機電、液壓、試壓、液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點。廣泛用于公稱通徑DNl5-1000mm的直通式法蘭及螺紋連接各類高、中、低壓閥門的強度、密封和泄漏量等各項性能測試。測試介質：水、氣、油。最高密封試驗壓力 32．0MPa，強度48 0MPa。

二、試驗的介質：水具有方便，不污染環境等優點，因而應用廣泛，要確保對被試閥門不會腐蝕及在測試機介質要求所需要。在水箱中，添加防銹劑或者常用油作試驗介質。

三、閥門水壓強度測試儀器使用注意事項和要求

1.設備安裝：校好設備安置水平或用混凝土固定底腳螺栓。

2.選用N32—46#普通液壓油，N32—46#抗磨液壓油或20—30#機械油，注入油箱，油量不能低于油位計下限。

3.接通電源，按油泵啟動按鈕，檢查電機轉動方向，是否正確(順時針方向)進行5—1 O分鐘空載運轉后，調節油泵壓力在5 0MPa進行試機，各種動作，檢查各管路有無泄漏，發現不良現象，應立即停機排除。

4.測試閥門時，首先根據被試閥門試驗壓力，要求參照《壓緊油缸所需壓力對照表》中液壓壓緊系統壓力值，進行增壓壓力調節，嚴禁增壓壓力值超高、防止被試閥門變形損壞。

5.液壓供壓水泵開始工作前，先調節好電接點壓力表與被試驗閥門壓力相同，然后進行工作。

鑄鐵閥門不得用錘擊，閥門在試驗中，操作人員應注意安全，正確使用，特別注意測試鑄鐵閥門時介質壓力過高破損，閥門試驗完畢，應將閥門內壓力排盡后才可放松軸向壓機。

6.壓力試驗裝置的壓力表必須經當?shù)赜嬃坎块T鑒定合格其合格證應在有效期內，壓力表的量程不能低于測試壓力15倍，精度不低于 1．5級。

四、閥門水壓強度測試儀器參數

試驗壓力：0~32MPa

傳感器精度：0.2%±

水量精度：0.5%

壓力表精度：不低于1.6級

溫度測量：0.1℃

壓力采集頻率：5次/秒

試驗介質：水、乙二醇、油其他液態流體

介質溫度：常溫（其他電詢）

環境溫度：常溫

測試數量：1（訂做電詢）

控制精度：±0.5% FS

外形尺寸：1500mm*700mm*1100mm

控制方式：無線模塊、計算機控制
